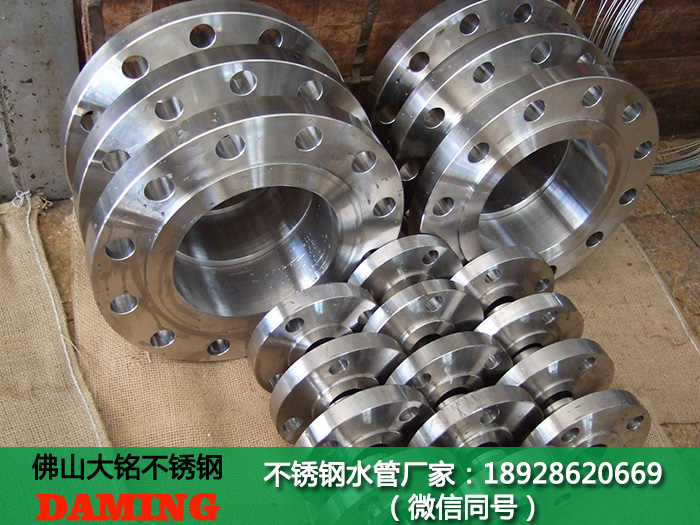

◆還是先來說一下不銹鋼法蘭的標準體系：
國際上的不銹鋼法蘭標準體系主要有兩個。一個是以歐盟EN標準為代表的歐洲不銹鋼法蘭標準體系（公稱壓力等級以PN表示），另一個是以美國ASME為代表的美洲不銹鋼法蘭標準體系（公稱壓力等級以Class表示）。此外，還有日本的JIS標準體系（公稱壓力等級以K表示）。后者不常用，我們今天主要談歐洲和美洲不銹鋼法蘭標準體系。
歐盟EN不銹鋼法蘭標準體系由兩個體系組成，一個以原來的DIN（德國標準）、NF（法國標準）、BS（英國標準）為基礎制定的EN1092-1，另一個是以ASMEB16.5為基礎制定的EN1759-1。國內談的歐標不銹鋼法蘭體系常常指的是EN1092-1的不銹鋼法蘭標準體系，本文亦是如此。
EN1092-1包含了公稱壓力為PN2.5、PN6、PN10、PN16、PN25、PN40、PN100共7檔，公稱尺寸為DN10-DN4000。
美標ASME不銹鋼法蘭標準體系主要由ASMEB16.5和ASMEB16.47兩個標準組成，ASMEB16.5口徑范圍為DN600及以下，ASMEB16.47包含A、B兩個系列，用在DN600以上的場合。其中ASMEB16.47A是在MSSSP-44的基礎上發展起來的。ASMEB16.47B是在API605的基礎上發展起來的。需注意，ASMEB16.47A（對應HG20623A/SH3406-2013大直徑A）、ASMEB16.47B（對應HG20623B/SH3406-2013大直徑B）的A、B系列是配對尺寸等外形尺寸的區分，與不銹鋼法蘭接管端的英制和公制外徑是兩個概念。

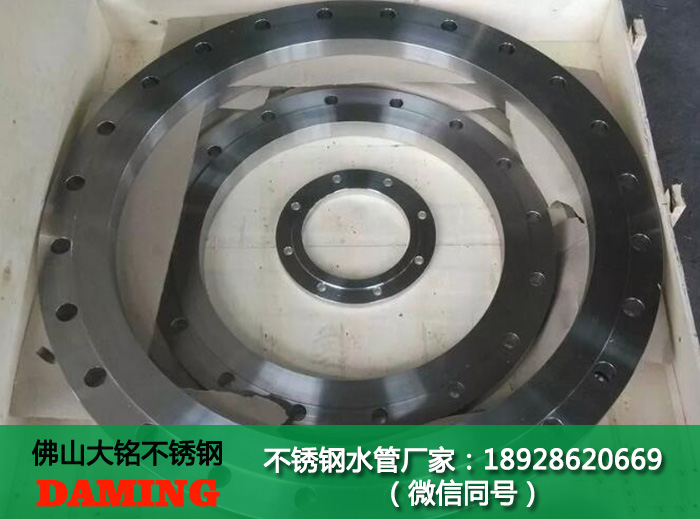

◆再來談談不銹鋼法蘭的配對尺寸與接管尺寸：
不銹鋼法蘭的配對尺寸，指的是不銹鋼法蘭的螺栓個數、螺栓直徑、密封面寬度、密封面高度等尺寸，只有兩片不銹鋼法蘭的這些尺寸完全一致，才能保持不銹鋼法蘭的準確連接和密封可靠。很顯然，不同標準系列，不同壓力等級的不銹鋼法蘭，基本上無法配對。有例外，但例外的范圍很小，工程上一般也不這么做，若朋友們有興趣，可參考壓力管道人微信公眾號知道用溫度壓力額定值選不銹鋼法蘭就完了？還有這些你不知道的！一文。
我們常說的要區分不銹鋼法蘭的歐標美標，主要指的就是不同標準體系的不銹鋼法蘭，配對尺寸不一致，無法連接。對于對焊不銹鋼法蘭，接管尺寸就是上圖的φ值。對于平焊不銹鋼法蘭和承插不銹鋼法蘭，就是插入接管的不銹鋼法蘭口尺寸。
想一想，很多工作數十年的管道工程師，居然分不清不銹鋼法蘭配對尺寸的歐標美標和接管尺寸的公制英制，也是醉了！
◆那么，最后，來談一談不銹鋼法蘭的公稱壓力等級問題。
公稱壓力等級是不銹鋼法蘭強度的一個分組。不同材質的不銹鋼法蘭，不同公稱壓力等級，其特定溫度下許用的最大無沖擊工作壓力是不一樣的，這就是溫度壓力額定值的概念。
對于歐標不銹鋼法蘭，國內常用的是HG20592標準，在其97標準，壓力等級分別為N0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN10.0，由于壓力等級是無量綱的，但是確確實實是跟MPa有關聯。到了09標準，壓力等級變成了跟Bar關聯，分別為PN2.5、PN6、PN10、PN16、PN25、PN40、PN100共7檔。對于09標準，特定材質的歐標不銹鋼法蘭，其不同工作溫度下允許的最大工作壓力可用下式計算：
p（bar）=（PN值X設計強度）/225。設計強度按下值取得：a當工作溫度低于材料的蠕變溫度時，取材料的屈服強度。b蠕變溫度時取材料許用應力的1.5倍。c材料的設計強度高于225MPa時，取225MPa。
對于美標不銹鋼法蘭，國內常用的標準之一是HG20615/HG20623A/B標準，在其97標準，壓力等級分別為PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0。到了09標準，壓力等級變成跟ASME標準一致，分別為CLass150、CLass300、CLass600、CLass900、CLass1500、CLass2500。
對于09標準，特定材質的美標不銹鋼法蘭，其不同工作溫度下允許的最大工作壓力可用下式計算：p（bar）=（Class值X10X設計許用應力）/8750。對于該公式，CLass150時，以115代入。設計許用應力（MPa）按下值取得：a常溫或設定溫度下材料屈服強度的60%（碳鋼和低合金鋼）或70%（不銹鋼）。b常溫或設定溫度下抗拉強度的25%的1.25倍。c由高溫長期強度決定的許用應力值。且p不能超過按照使用經驗確定的最大工作壓力限定值。
那么，其實就很明白了：
對于歐標不銹鋼法蘭，我們常用PNXX來表示其公稱壓力等級。由于PNXX是一個無量綱的單位，我們一般不在PNXX后面跟上bar（HG20592-09）或者MPa（HG20592-97）。
對于美標不銹鋼法蘭HG20592-97曾用PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0表示其壓力等級，到了09版HG20615/HG20623標準，只用CLass（簡寫成CL）XX表示其壓力等級。寫成150LB等也非一種標準寫法。
任何不銹鋼法蘭公稱壓力等級的選定，必須知道在明確不銹鋼法蘭材質的前提下，查不銹鋼法蘭標準，復核其溫度壓力額定值。當然，溫度壓力額定值你自己按照上述方法計算也可。
◆CL150（PN20）的不銹鋼法蘭是否對應PN2.5、PN6、PN10、PN16？
其實這個問題很常見，也很奇葩。首先，配對尺寸不同，再者，接管外徑有可能是相同的，也有可能是不同的。更重要的是，CL150的不銹鋼法蘭能否用在PN2.5、PN6、PN10、PN16的場合？那要查相應的不銹鋼法蘭標準，看特定的溫度壓力額定值（特定材料的不銹鋼法蘭在工作溫度下允許的最大工作壓力）能否滿足要求。但是，和PN2.5、PN6、PN10、PN16的不銹鋼法蘭配對，大概率是不可以的。具體看標準。
◆為了避免不銹鋼法蘭買錯或者用錯，該如何標注不銹鋼法蘭？
至少，你應該注明下列內容：壓力等級、材質、密封面型式、接管外徑和壁厚，當然，平焊不銹鋼法蘭/承插不銹鋼法蘭，可以不用注明接管壁厚。就是這樣！
