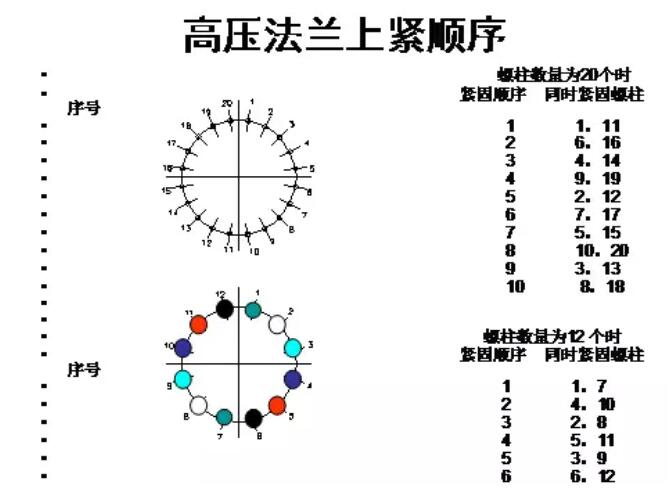

| 螺栓數量 | 分組情況 | 第一遍 | 第二遍 | 第三遍 |
| 4 | 一組 | 4 | 4 | 4 |
| 8 | 第一組 | 1-3-5-7 | 2-4-6-8 | 1-3-5-7 |
| 第二組 | 2-4-6-8 | 1-3-5-7 | 2-4-6-8 | |
| 12 | 第一組 | 1-4-7-10 | 3-6-9-12 | 1-4-7-10 |
| 第二組 | 2-5-8-11 | 2-5-8-11 | 2-5-8-11 | |
| 第三組 | 3-6-9-12 | 1-4-7-10 | 3-6-9-12 | |
| 16 | 第一組 | 1-5-9-13 | 4-8-12-16 | 1-5-9-13 |
| 第二組 | 2-6-10-14 | 3-7-11-15 | 2-6-10-14 | |
| 第三組 | 3-7-11-15 | 2-6-10-14 | 3-7-11-15 | |
| 第四組 | 4-8-12-16 | 1-5-9-13 | 4-8-12-16 | |
| 20 | 第一組 | 1-6-11-16 | 5-10-15-20 | 1-6-11-16 |
| 第二組 | 2-7-12-17 | 4-9-14-19 | 2-7-12-17 | |
| 第三組 | 3-8-13-18 | 3-8-13-18 | 3-8-13-18 | |
| 第四組 | 4-9-14-19 | 2-7-12-17 | 4-9-14-19 | |
| 第五組 | 5-10-15-20 | 1-6-11-16 | 5-10-15-20 | |
| 24 | 第一組 | 1-7-13-19 | 6-12-18-24 | 1-7-13-19 |
| 第二組 | 2-8-14-20 | 5-11-17-23 | 2-8-14-20 | |
| 第三組 | 3-9-15-21 | 4-10-16-22 | 3-9-15-21 | |
| 第四組 | 4-10-16-22 | 3-9-15-21 | 4-10-16-22 | |
| 第五組 | 5-11-17-23 | 2-8-14-20 | 5-11-17-23 | |
| 第六組 | 6-12-18-24 | 1-7-13-19 | 6-12-18-24 |
| 設備、管口號 | 法蘭 | 螺母 | 數量 | 最小預緊力(N) | 最大預緊力(N) |
| C-101/N1 | DN200 RJ | M42 | 48 | 104733 | 151546 |
| C-101/N2 | DN500 RJ | M76 | 64 | 360472 | 492421 |
| C-101/N4 | DN500 RJ | M76 | 360472 | 492421 | |
| C-101/N6 | DN200 RJ | M42 | 48 | 104733 | 151546 |
| C-101/M1 | DN600 RJ | M90 | 430925 | 660217 | |
| C-101/M2 | DN500 RJ | M76 | 312863 | 468617 | |
| E-101A/N1 | DN400 RJ | M64 | 32 | 317599 | 404555 |
| E-101A/N3 | DN450 RJ | M48 | 80 | 154188 | 209764 |
| E-101A/N4 | DN450 RJ | 154188 | 209764 | ||
| E-101B/N3 | DN450 RJ | M48 | 80 | 154188 | 209764 |
| E-101B/N4 | DN450 RJ | 154188 | 209764 | ||
| E-101C/N2 | DN400 RJ | M64 | 32 | 317599 | 404555 |
| E-101C/N3 | DN450 RJ | M48 | 80 | 154188 | 209764 |
| E-101C/N4 | DN450 RJ | 154188 | 209764 | ||
| E-102/N1 | DN200 RF | M42 | 48 | 99123 | 148742 |
| E-102/N2 | DN200 RF | 99123 | 148742 | ||
| E-102/N3 | DN200 RJ | M48 | 48 | 161989 | 213666 |
| E-102/N4 | DN200 RJ | 161989 | 213666 | ||
| R-101/1 | DN450 RJ | M72 | 32 | 310698 | 433956 |
| R-101/2 | DN500 RJ | M80 | 40 | 560040 | 627695 |
| R-101/3 | DN500 RJ | M76 | 32 | 374075 | 499223 |
| R-101/4 | DN450 RJ | M72 | 32 | 227845 | 392529 |
| R-101/5 | DN250X2 RJ | M48 | 48 | 149401 | 207371 |
| R-101/6 | DN80/200 RJ | M42 | 48 | 94253 | 146307 |
| R-101/7 | DN250X2 RJ | M48 | 48 | 149401 | 207371 |
| 螺栓規格 | 液壓扳手套筒頭規格 | 最小預緊力(N) | 最小力矩（NM) | 最大預緊力(N) | 最大力矩（NM） | 備注 |
| M42 | 65 | 104733 | 3403.8 | 151546 | 4925.2 | |
| M42 | 65 | 99123 | 3221.5 | 148742 | 4834.1 | |
| M42 | 65 | 94253 | 3063.2 | 146307 | 4755.0 | |
| M48 | 75 | 154188 | 5782.1 | 209764 | 7866.2 | |
| M48 | 75 | 161989 | 6074.6 | 213666 | 8012.5 | |
| M48 | 75 | 149401 | 5602.5 | 207371 | 7776.4 | |
| M64 | 95 | 317599 | 15086.0 | 404555 | 19216.4 | |
| M72 | 105 | 310698 | 16311.6 | 433956 | 22782.7 | |
| M72 | 105 | 227845 | 11961.9 | 392529 | 20607.8 | |
| M76 | 110 | 360472 | 19826.0 | 492421 | 27083.2 | |
| M76 | 110 | 312863 | 17207.5 | 468617 | 25773.9 | |
| M76 | 110 | 374075 | 20574.1 | 499223 | 27457.3 | |
| M80 | 115 | 560040 | 32202.3 | 627695 | 36092.5 | |
| M90 | 130 | 430925 | 28010.1 | 660217 | 42914.1 |
◆高壓法蘭、墊片質量控制點設置
| 序號 | 工序描述 | 控制級別 | 參加檢查單位 | 是否留取記錄 | 備注 |
| 1 | 進場材料質量證明文件 | 施工、監理 | 是 | ||
| 2 | 進場材料檢驗、報驗，不合格品處置 | 施工、監理 | 是 | ||
| 3 | 法蘭密封面、墊片成品保護 | 施工、監理 | |||
| 4 | 墊片安裝前再次檢驗 | 施工 | |||
| 5 | 螺栓緊固 | 施工、監理、分部、生產 | 是 | ||
| 6 | 水壓試驗靜密封點檢查 | 施工、監理 | 是 | ||
| 7 | 氣密靜密封點檢查 | 施工、監理、分部、生產 | 是 | ||
| 8 | 泄漏點處理 | 施工、監理、分部、生產 | 是 |
是不是有點后怕？很多可燃有毒裝置，高壓法蘭一旦泄露，釀成災難只是頃刻之間！你做的項目是否編制了不銹鋼高壓法蘭安裝專項施工方案，是否嚴格按照程序執行安裝？
